Cómo elegir un polipasto de cadena manual: especificaciones, uso seguro y guía de selección

Qué es un polipasto de cadena manual y cómo funciona

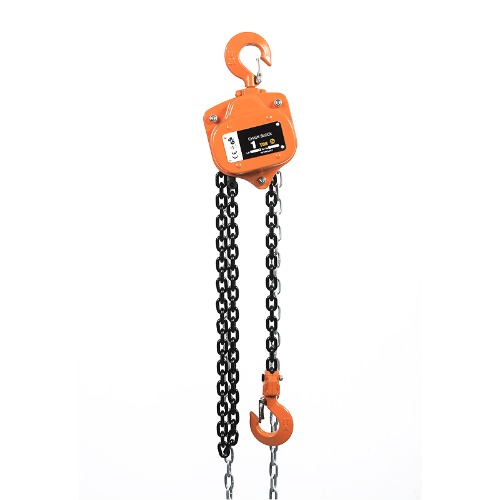

A polipasto de cadena manual es un dispositivo de elevación operado manualmente que sube, baja y sostiene cargas a través de una cadena de carga continua. El operador tira de una cadena manual que hace girar una rueda conectada a un tren de engranajes reductores. Debido a que los engranajes multiplican la fuerza de tracción, un trabajador puede levantar cargas que sería imposible mover con la mano. La misma herramienta aparece en catálogos de proveedores y planos de ingeniería con otros nombres, lo que es una de las razones por las que los compradores a veces tienen dificultades para comparar ofertas una al lado de la otra.

Nombres alternativos en catálogos y especificaciones

los términos bloque de cadena , polipasto de cadena manual y polipasto de cadena describen esencialmente el mismo producto. El bloque de cadena es la abreviatura más común en los listados comerciales, mientras que el polipasto de cadena manual se prefiere en los documentos de ingeniería que también enumeran los polipastos eléctricos. El bloque de poleas de cadena aparece con mayor frecuencia en catálogos antiguos y en regiones donde el dispositivo se agrupa con equipos de poleas. Cuando escribe una consulta de compra, enumerar dos o tres de estos nombres junto con la capacidad nominal y la altura de elevación reduce el riesgo de recibir una unidad que no coincida con la aplicación.

El principio de funcionamiento

Al tirar de la cadena manual, se hace girar un volante que acciona una rueda dentada. La rueda dentada se acopla a la cadena de carga, que pasa a través de un conjunto de engranajes reductores dentro de la carcasa. Cada etapa del engranaje intercambia velocidad por fuerza, por lo que un tirón moderado de la cadena manual produce una fuerza de elevación mucho mayor en el gancho. Un freno de fricción o un sistema de trinquete dentro de la carcasa sujeta la carga automáticamente cuando se suelta la cadena manual. Esta acción de autobloqueo es la característica de seguridad más importante del diseño, porque la carga permanece suspendida sin ninguna acción por parte del operador.

Componentes principales

Una unidad típica se construye a partir de un pequeño número de piezas claramente definidas. Comprenderlos hace que sea más fácil leer las especificaciones e inspeccionar el polipasto antes de usarlo.

• Gancho superior, que fija el polipasto a una viga, carro o punto de anclaje fijo.
• Carcasa, que encierra el tren de engranajes y el freno y los protege del polvo y los impactos.
• Conjunto de engranajes, que proporciona la ventaja mecánica que hace práctica la elevación manual.
• Cadena de carga, una cadena de aleación calibrada que pasa sobre la rueda dentada de carga.
• Gancho inferior, provisto de pestillo de seguridad para evitar una desconexión accidental.
• Cadena manual, el bucle tirado por el operador para impulsar la acción de elevación.

Por qué los compradores eligen un polipasto de cadena en lugar de un equipo motorizado

Los polipastos eléctricos son rápidos y cómodos, pero no siempre son la elección correcta. Una unidad manual no necesita suministro eléctrico, cableado de control ni aire comprimido. Puede instalarse en una viga temporal, trasladarse a otra bahía en minutos y usarse durante un corte de energía o en áreas donde los equipos eléctricos están restringidos. Para muchos equipos de adquisiciones, el precio de compra más bajo y la ausencia de mantenimiento eléctrico hacen que la opción manual sea más económica durante la vida útil del equipo.

La siguiente tabla resume las principales diferencias entre un polipasto de cadena manual y un polipasto de cadena eléctrico típico. Es un punto de partida útil cuando su equipo de proyecto decide qué tipo se adapta al trabajo.

La velocidad de funcionamiento más lenta suele ser una ventaja más que un inconveniente. El posicionamiento preciso de las piezas de la máquina, las cargas delicadas y los trabajos de montaje se benefician del ritmo controlado manualmente de una unidad manual, porque el operador puede sentir la carga y detenerse instantáneamente.

Aplicaciones típicas en todas las industrias

Los polipastos de cadena manuales se utilizan siempre que se necesita elevación, pero no se justifica una instalación eléctrica permanente. Las siguientes aplicaciones representan una gran parte de las órdenes de compra recibidas por los proveedores de equipos y cada una impone demandas ligeramente diferentes al polipasto.

Instalación y mantenimiento de equipos de taller industrial

Los talleres mecánicos y las plantas de ensamblaje utilizan bloques de cadena para levantar motores, cajas de engranajes, carcasas de bombas y matrices durante la instalación y revisión. Debido a que estas tareas ocurren de manera irregular, un polipasto que pueda suspenderse de una viga existente o de un trípode portátil es más práctico que un sistema eléctrico fijo. Los equipos de mantenimiento suelen mantener una o dos unidades en el almacén de herramientas específicamente para la extracción de emergencia de componentes pesados.

Elevación de materiales en obras de construcción

En las obras, un polipasto manual permite elevar perfiles de acero, paneles de encofrado y haces de barras de refuerzo a una altura de trabajo limitada. Por lo general, se monta desde una torre de andamio, una estructura de acero o un pórtico temporal. Los contratistas valoran la unidad por su capacidad de operar sin energía de generador, lo cual es importante en las primeras fases de construcción, cuando es posible que la electricidad del sitio aún no esté conectada.

Manejo de Carga en Almacén y Logística

En los almacenes, los polines de cadena se utilizan para cargar paletas pesadas en camiones, posicionar tambores y ajustar equipos en pasillos estrechos. Un caso típico involucra una unidad de dos toneladas montada en un carro monorraíl, lo que permite a un operador reposicionar mercancías a través de una bahía sin mover un montacargas. La carrocería compacta mantiene un espacio libre suficiente en áreas de almacenamiento de techos bajos.

Marina, reparación de vehículos y elevación de emergencia

Los astilleros de reparación de barcos, los talleres de automóviles y los equipos de mantenimiento en alta mar dependen de polipastos manuales para tareas que se realizan lejos de una toma de corriente. Ejemplos típicos son el retiro de motores, el mantenimiento del equipo de cubierta y las operaciones de recuperación. En estos entornos, la carcasa robusta y la capacidad de operar en condiciones húmedas o polvorientas son criterios de selección clave.

Especificaciones principales que se deben verificar antes de comprar un bloque de cadena

Las decisiones de adquisición son más confiables cuando se basan en una lista corta de especificaciones verificables. Los cuatro elementos siguientes deben aparecer en cada solicitud de cotización y son los primeros puntos que verifican los revisores de ingeniería.

Capacidad de elevación nominal

La capacidad nominal es la carga máxima que el polipasto está diseñado para levantar de forma segura en condiciones normales. Los modelos comunes se ofrecen en capacidades de 0,5, 1, 2, 3, 5 y 10 toneladaseladas. Seleccione siempre una capacidad que supere la carga más pesada que espera, incluidas eslingas, separadores y cualquier accesorio, ya que añaden peso que a menudo se pasa por alto durante la planificación.

Altura de elevación estándar

La altura de elevación es la distancia vertical que puede recorrer el gancho desde su posición más alta hasta su posición más baja. Las longitudes de cadena estándar suelen oscilar entre 3 y 10 metros, y se pueden suministrar longitudes más largas para fosos profundos o trabajos en varios niveles. Mida la distancia vertical desde el punto de anclaje hasta el nivel más bajo del piso y agregue un margen para colgar. Recuerde que una cadena más larga añade peso a la unidad y aumenta el tiempo necesario para bajar y subir cargas, así que no especifique más altura de la que requiere el trabajo.

Grado y material de la cadena de carga

La cadena de carga es el componente más crítico del polipasto. La cadena de acero de aleación de grado 80, a menudo escrita como G80, se especifica ampliamente en el comercio internacional porque ofrece una alta relación resistencia-peso y un rendimiento confiable contra la fatiga. Al revisar una cotización, confirme el grado de la cadena, el diámetro nominal y el certificado de material. Solicite al proveedor que indique la carga de prueba y la carga de rotura de la cadena, ya que estos valores dan una imagen más clara de los márgenes de seguridad reales que la capacidad nominal por sí sola.

Certificaciones de seguridad y ambiente de trabajo

Solicite la conformidad documentada con estándares reconocidos, como el marcado CE para proyectos europeos, y verifique si el proveedor proporciona un informe de prueba de carga para cada unidad. Para ambientes exteriores o húmedos, especifique el tratamiento de la superficie y la protección de la carcasa, como un revestimiento resistente a la corrosión. Las unidades interiores pueden usar acabados estándar, pero las plantas polvorientas pueden requerir cubiertas selladas en la caja de engranajes para mantener las partículas abrasivas alejadas del freno.

Cómo seleccionar el bloque de polea de cadena adecuado

Elegir un polipasto es más fácil cuando la decisión sigue un orden lógico. Comenzar con la carga y terminar con las características de seguridad evita el error común de seleccionar una unidad que sea lo suficientemente resistente pero que no pueda adaptarse físicamente al lugar de trabajo.

Confirme la carga de elevación real

Si es posible, pese el artículo más pesado u obtenga el peso de envío del fabricante. Agregue el peso de las eslingas, vigas separadoras y accesorios de elevación. Luego seleccione un polipasto cuya capacidad nominal esté cómodamente por encima de este total. Evite elegir un polipasto que esté clasificado exactamente para la carga, porque el uso repetido al límite acelera el desgaste del freno y la cadena.

Mida la altura de elevación requerida

Determine el punto más alto que debe alcanzar el anzuelo y el punto más bajo al que debe descender. Si el levantamiento se realiza sobre un foso, una plataforma de máquina o una plataforma de camión, incluya esa profundidad. Un detalle que comúnmente se pasa por alto es la altura de la carga en sí, porque el gancho debe superar la parte superior de la carga antes de poder bajarla.

Considere el espacio de trabajo y las condiciones de montaje

Verifique el espacio libre, el ancho del recorrido y la resistencia del punto de montaje. Una viga o un soporte deben estar clasificados para soportar la carga completa más el efecto dinámico del levantamiento. Para unidades montadas en carro, confirme que el ancho de la pestaña del monorriel coincida con el del carro. Cuando el espacio es reducido, un cuerpo compacto y un gancho superior corto pueden marcar la diferencia entre una instalación factible y una que requiere modificación estructural.

Verifique las características de seguridad

Busque un pestillo de seguridad en cada gancho, un freno de carga que se active automáticamente y un dispositivo anticaída en el mecanismo de cadena manual. Confirme si el gancho inferior puede girar, ya que los ganchos giratorios reducen la torsión de la cadena de carga. Estas características no aumentan mucho el precio de compra, pero reducen significativamente el riesgo de accidentes durante el trabajo rutinario.

Operación y mantenimiento seguros de polipastos manuales de cadena

La mayoría de las fallas del polipasto en servicio son causadas por condiciones evitables como sobrecarga, tirones laterales, cadena desgastada o ganchos dañados. Un conjunto breve de reglas, seguido consistentemente, previene la mayoría de estos incidentes y extiende la vida útil del equipo.

Prácticas a seguir durante el levantamiento

• Confirme que la carga esté dentro de la capacidad nominal antes de cada elevación.
• Tire de la cadena manual en línea recta y a un ritmo constante, nunca con movimientos bruscos.
• Mantenga las manos y el cuerpo alejados del camino de la carga y de la zona de desplazamiento del gancho.
• Asegure la carga adecuadamente con eslingas o dispositivos antes de levantarla.

Prácticas a evitar

• No utilice el polipasto para tirar lateralmente o arrastrar cargas por el suelo.
• No se pare debajo de una carga suspendida ni permita que otros lo hagan.
• No opere un polipasto con un gancho, pestillo o cadena visiblemente dañados.
• No utilice una extensión en la cadena manual para aumentar la fuerza de tracción.

Lista de verificación de inspección periódica

Inspeccione la unidad antes de cada turno para detectar desgaste de la cadena, deformación, óxido, soldaduras agrietadas y funcionamiento adecuado del pestillo. Una vez al mes, verifique el funcionamiento del freno levantando una carga ligera y confirmando que la carga se sostiene cuando se suelta la cadena. Registre cada inspección y retire cualquier polipasto de servicio hasta que se completen y prueben las reparaciones.

Almacenamiento para evitar la oxidación y los daños en las cadenas

Guarde el polipasto en un área seca, ligeramente cubierto con un aceite antioxidante en la cadena de carga. Cuélgala de manera que la cadena no se doble ni quede bajo tensión durante largos periodos. Mantenga la unidad alejada del piso en un estante limpio y protéjala de productos químicos y niebla salina siempre que sea posible.

Polipasto de cadena manual versus polipasto de palanca: comprensión de la diferencia

Los compradores suelen comparar un polipasto de cadena con un polipasto de palanca, a veces llamado bloque de palanca o de arrastre. Ambos son dispositivos manuales, pero funcionan según principios diferentes y se adaptan a tareas diferentes. Confundirlos puede dar lugar a una compra inadecuada, por lo que conviene revisar las diferencias antes de realizar el pedido.

En la práctica, el polipasto de cadena es la elección correcta cuando la carga debe subirse o bajarse a una altura significativa. El polipasto de palanca es más apropiado para tirar objetos en horizontal, tensar cables o realizar pequeños ajustes. Algunos talleres mantienen ambos tipos en stock para tener disponible la herramienta adecuada para cada tarea.

Notas prácticas para compradores de proyectos

Los equipos de ingeniería y los gerentes de compras que compran bloques de cadena en lotes deben considerar varios puntos prácticos más allá de las especificaciones básicas. La estandarización en una o dos capacidades simplifica la gestión de repuestos y la capacitación de los operadores. Pregunte si el proveedor puede proporcionar alturas de elevación personalizadas, tipos de ganchos especiales o acabados pintados que combinen con la combinación de colores de una planta. Solicite una lista de empaque completa con cada envío, incluida la longitud de la cadena, los tamaños de los ganchos y cualquier accesorio, para que la inspección de recepción se pueda completar rápidamente.

Para proyectos más grandes, es útil preparar una breve solicitud técnica que enumere la capacidad nominal, la altura de elevación, el método de montaje, el entorno operativo y las certificaciones requeridas. Una solicitud clara permite al proveedor cotizar con precisión, reduce el número de rondas de aclaraciones y ayuda al equipo del proyecto a planificar la entrega y la instalación con confianza.
