日本語Comprensión de los fundamentos del cable metálico estándar DIN
Los ingenieros que especifican hardware de montaje para equipos de diseño europeo o para proyectos internacionales que hacen referencia a las normas alemanas, se topan rápidamente con el término Cable de acero estándar DIN . La frase se refiere a cables de acero fabricados según los requisitos dimensionales, de construcción y de resistencia publicados bajo el Deutsches Institut fur Normung, el organismo de normalización alemán. Esos requisitos definen todo, desde la cantidad de alambres en cada torón hasta la tolerancia permitida en el diámetro del cable, brindando a los compradores un lenguaje compartido al comparar productos de diferentes fábricas.
Debido a que los estándares describen la construcción en lugar de la marca, un cable con referencia DIN se puede evaluar según criterios mensurables: tipo de tendido, material del núcleo, diámetro nominal, fuerza de rotura mínima y acabado de la superficie. Esto hace que las adquisiciones sean más predecibles, especialmente para proyectos que deben satisfacer las autoridades de inspección de varios países a la vez.
Cómo los números estándar DIN organizan las familias de cables metálicos
Leer el sistema de numeración
Cada número DIN identifica una familia de cables específica. La primera parte de una designación generalmente refleja el alcance de la norma, mientras que los dígitos posteriores corresponden al recuento de hilos y al número de cables por hilo. Comprender este patrón ayuda a los compradores a pasar rápidamente de un dibujo a una cuerda que funcionará según lo previsto.
Estándares comunes en el uso diario
- DIN 3052 cubre cables de un solo torón con una construcción simple y rígida adecuada para arriostramientos y aparejos fijos.
- DIN 3053 describe cuerdas de 1x19 que resisten las torceduras y se utilizan a menudo para controles y cables de seguridad.
- DIN 3055 Cubre cables de 6 hilos con 7 cables por hilo, lo que proporciona buena flexibilidad para levantamientos generales.
- DIN 3060 describe construcciones 6x19, la familia de caballos de batalla para grúas, polipastos y cabrestantes.

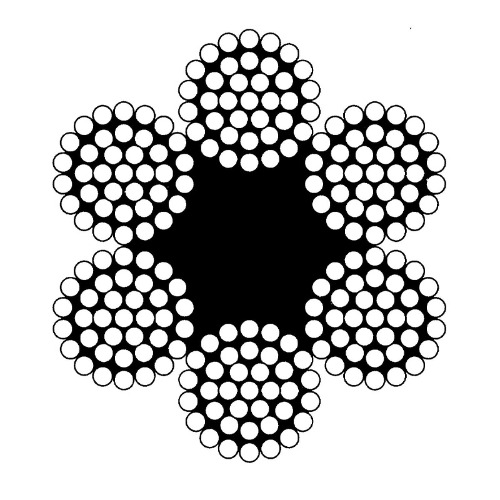

- DIN 3064 Cubre cables de 6x36, que ofrecen mayor flexibilidad y resistencia a la fatiga en poleas de diámetro modesto.
Fortalezas principales que importan en las especificaciones de ingeniería
La especificación de un cable metálico estándar DIN aporta varias ventajas prácticas. La consistencia dimensional significa que las terminaciones, poleas y ranuras del tambor diseñadas para un lote aceptarán el siguiente sin modificaciones. Los valores de resistencia se derivan de las fuerzas de rotura mínimas probadas, por lo que se puede calcular un factor de seguridad a partir de datos publicados en lugar de estimarlos.
Las superficies galvanizadas prolongan la vida útil en atmósferas húmedas, costeras o industriales. Un recubrimiento de zinc protege el acero formando una barrera física y sacrificándose cuando se raya la superficie, razón por la cual la clase de recubrimiento es un parámetro de selección importante.
Principales tipos de cables metálicos estándar DIN y sus usos típicos
La gama de construcciones disponibles es amplia, pero la mayoría de los proyectos pueden ser atendidos por un puñado de familias. La siguiente tabla resume las opciones especificadas con más frecuencia y la opción de llenado del núcleo para cada una.
| Estándar | Construcción | Tipo de núcleo | Rango de diámetro típico | Uso primario |
|---|---|---|---|---|
| DIN 3052 | 1x7 | hebra única | 1 a 8 milímetros | Arriostramiento y aparejo fijo |
| DIN 3053 | 1x19 | hebra única | 1 a 6 milímetros | Mandos y cable de seguridad. |
| DIN 3055 | 6x7 | Núcleo de fibra | 4 a 30 milímetros | Elevación y transporte en general. |
| DIN 3060 | 6x19 | Fibra o IWRC | 6 a 60 milímetros | Grúas, polipastos, cabrestantes. |
| DIN 3064 | 6x36 | Fibra o IWRC | 8 a 60 milímetros | Elevación flexible en poleas pequeñas |
Construcciones de un solo hilo
Los cables de un solo hilo están formados por alambres dispuestos en una capa alrededor de un alambre central. Son rígidos, resisten el alargamiento y manejan bien cargas estáticas, lo que explica su uso en tensores y aplicaciones de anclaje donde no se requiere flexibilidad.
Construcciones de seis hilos
Los cables de seis hilos envuelven seis hilos alrededor de un núcleo, y el número de cables por hilo determina el equilibrio entre flexibilidad y resistencia a la abrasión. Menos alambres más gruesos por torón resisten mejor la abrasión, mientras que más alambres más finos se doblan más fácilmente alrededor de las poleas.
Construcciones de ocho hilos
Los diseños de ocho hilos son menos comunes en aparejos generales, pero aparecen en aplicaciones especializadas donde se valora el equilibrio de torsión y una superficie exterior lisa. Requieren una terminación cuidadosa en los extremos para mantener su geometría.
Acabados superficiales
- Galvanizado : la opción predeterminada para uso en exteriores, marino y de construcción.
- Brillante (no galvanizado) : se utiliza donde la cuerda se lubricará o se mantendrá en el interior.
- Recubierto de PVC o PE : elegido para proteger la cuerda de la abrasión, mejorar el agarre de los tambores o reducir el ruido y la corrosión en entornos sensibles.
Parámetros técnicos que impulsan la selección
Seleccionar una cuerda es un ejercicio para adaptar la construcción al deber. Los ingenieros suelen trabajar con cuatro parámetros antes de decidirse por una especificación.
Material del núcleo: núcleo de fibra versus núcleo de acero
Un núcleo de fibra ofrece flexibilidad y retención de lubricante, lo que lo hace adecuado para la mayoría de los levantamientos generales. Un núcleo de acero, a menudo llamado IWRC, agrega resistencia al aplastamiento y soporta cargas más altas, por lo que se prefiere para trabajos pesados con grúas y ambientes de alta temperatura.
Grados de resistencia a la tracción
La resistencia de la cuerda se expresa como un grado de resistencia a la tracción del alambre. Los grados más altos permiten un diámetro más pequeño para la misma fuerza de rotura, lo que ahorra peso y espacio, aunque pueden ser menos tolerantes a la fatiga por flexión y las cargas de impacto.
Tolerancia de diámetro y clase de recubrimiento
El diámetro nominal siempre se mide dentro de una tolerancia permitida, y esa tolerancia afecta qué tan bien se asienta el cable en las ranuras de la polea. La clase de recubrimiento describe la masa de zinc aplicada por metro cuadrado, y un recubrimiento más pesado brinda una protección más prolongada en atmósferas agresivas.
Carga de rotura y límite de carga de trabajo
La fuerza de rotura mínima es la fuerza que debe cumplir la cuerda en una prueba. El límite de carga de trabajo se obtiene dividiendo esa cifra por el factor de diseño requerido por la aplicación y el código aplicable. Utilizar la fuerza de rotura como valor de trabajo es un error común y peligroso.
Donde el cable de acero estándar DIN funciona mejor
La misma familia de cuerdas puede servir a industrias muy diferentes, pero cada entorno impone sus propias exigencias al producto.
Construcción y elevación con grúa torre
Los cables de las grúas deben tolerar la flexión repetida sobre las poleas mientras transportan cargas pesadas. Comúnmente se eligen construcciones de seis hilos de 6x19 y 6x36, con programas de inspección regulares vinculados a las horas de operación y al desgaste observado.
Aparejos marinos y offshore
El agua salada acelera la corrosión, por lo que las cuerdas galvanizadas o con un revestimiento especial son estándar. Los equipos de amarre, amarre y cubierta de barcos se benefician de una cuerda que mantiene su resistencia después de una exposición prolongada a las salpicaduras y la humedad.
Minería e Industria Pesada
El transporte y el izado en las minas exponen los cables a la abrasión, los golpes y el polvo. Las cuerdas con alambres exteriores más pesados y núcleos de acero tienden a durar más en estas condiciones.
Aparejos Generales y Sistemas de Seguridad
Los alambres tensores, las líneas de detención de caídas y los cables de seguridad a menudo utilizan construcciones de un solo hilo o de 1x19 porque su rigidez y alargamiento predecible simplifican la instalación y el tensado.
- Defina la carga estática y dinámica máxima sobre la cuerda.
- Identifique el entorno, incluida la temperatura, la humedad y la exposición a sustancias químicas.
- Elija la construcción y el acabado superficial que coincidan con esas condiciones.
- Confirme el factor de diseño y el intervalo de inspección con el código vigente.
Selección y abastecimiento de cables metálicos estándar DIN de proveedores
Un proceso de adquisición confiable comienza con una especificación completa. Los compradores que comparten el número estándar, la construcción, el diámetro nominal, el tratamiento de la superficie y la cantidad con su proveedor generalmente reciben cotizaciones precisas más rápido y evitan sustituciones que puedan comprometer la seguridad.
Documentación a Solicitar
Los certificados de pruebas de fábrica confirman la composición química y las propiedades mecánicas del alambre. Los informes dimensionales y los certificados de galvanización brindan seguridad adicional de que el cable cumple con la clase declarada.
Factores que influyen en el tiempo de entrega y el costo
El diámetro, la longitud, el tipo de recubrimiento y la cantidad del pedido afectan la planificación de la producción. Las longitudes personalizadas con terminaciones suelen requerir manipulación adicional, por lo que unos requisitos claros al inicio de un proyecto reducen los retrasos.
¿Listo para especificar su cuerda? Envíe su número de norma, construcción, diámetro, acabado superficial y cantidad a nuestro equipo, y solicite una cotización adaptada a su proyecto.
Solicitar una cotizaciónPreguntas frecuentes sobre el cable de acero estándar DIN
P1: ¿Cuál es la diferencia entre los estándares de cables DIN y EN?
Las designaciones DIN son las normas alemanas originales, mientras que las normas EN son versiones armonizadas europeas que a menudo las reemplazan. Las dimensiones y los valores de resistencia generalmente están alineados, pero los compradores deben confirmar a qué edición hace referencia el proyecto.
P2: ¿Se puede suministrar el cable metálico estándar DIN galvanizado o revestido?
Sí. Los acabados galvanizados, brillantes y recubiertos de PVC o PE son todos comunes, y la elección correcta depende del riesgo de corrosión y los requisitos de manipulación de la aplicación.
P3: ¿Qué factores afectan el precio del cable metálico estándar DIN?
El tipo de construcción, el diámetro nominal, el material del núcleo, la clase de galvanizado, la cantidad del pedido y los certificados requeridos influyen en el costo. Proporcionar especificaciones completas ayuda a los proveedores a cotizar con precisión.
P4: ¿Un 6x19 con núcleo IWRC es adecuado para levantar objetos pesados?
Una construcción de 6x19 con un núcleo de cable de acero independiente se usa ampliamente para el levantamiento de objetos pesados porque el núcleo de acero soporta resistencia al aplastamiento y capacidad de carga, lo que la convierte en una opción común para trabajos exigentes.
P5: ¿Qué documentos se deben solicitar con un pedido de cuerda?
Los compradores suelen solicitar certificados de pruebas de fábrica, informes de inspección dimensional y certificados de galvanización. Estos documentos respaldan la trazabilidad y ayudan a satisfacer los requisitos de inspección del proyecto.
Ampliación de la vida útil del cable de acero galvanizado
Incluso la mejor cuerda se deteriorará sin el cuidado adecuado. La primera línea de defensa es una inspección visual periódica para detectar cables rotos, aplanamientos, corrosión y torceduras. La lubricación adecuada al medio ambiente reduce la fricción interna y retarda la corrosión, y almacenar la cuerda alejada del suelo en un área seca evita daños prematuros. Reemplazar la cuerda según un cronograma basado en los hallazgos de la inspección, en lugar de esperar a que falle, es la forma más confiable de mantener una operación segura.
