¿Cuáles son los tipos más comunes de daños y modos de falla de una eslinga de cable de acero?

Introducción: el papel fundamental de las eslingas de cable

En el intrincado ballet de la industria pesada, la construcción, la logística y la fabricación, el movimiento seguro y eficiente de cargas es primordial. En el corazón de innumerables operaciones de elevación se encuentra un componente cuya integridad no es negociable: el eslinga de cable de acero . Estas eslingas son el vínculo vital entre el gancho de una grúa y la carga que se levanta, a las que se les confía un peso inmenso y la seguridad del personal y los bienes que se encuentran debajo. Comprender sus modos de falla no es simplemente un ejercicio técnico; es un pilar fundamental de la seguridad operativa y la gestión de riesgos. un eslinga de cable de acero es un conjunto, que a menudo incorpora accesorios como ganchos, ojales o eslabones maestros, diseñado para formar una conexión para elevación. Su desempeño es una función directa de las propiedades de sus materiales, construcción, uso y, fundamentalmente, del cuidado puesto en su inspección y mantenimiento.

Las consecuencias de una falla de la eslinga pueden ser catastróficas y provocar lesiones graves, pérdida de vidas, daños importantes a la propiedad y tiempos de inactividad operativos importantes. Por lo tanto, un conocimiento profundo y práctico de cómo y por qué una eslinga de cable de acero puede degradar es esencial para cada individuo involucrado en su especificación, selección y uso. Este artículo proporciona un examen meticuloso de los tipos más comunes de daños y modos de falla que afectan a estas herramientas indispensables. Al aprender a identificar los primeros signos de degradación, el personal puede tomar decisiones informadas para retirar una eslinga del servicio antes de que alcance un estado crítico.

Como empresa con más de dos décadas de experiencia en la fabricación y distribución global de herrajes de aparejo, Shanghai TCH Metals & Machinery Co., Ltd. ha desarrollado un profundo conocimiento de los desafíos del mundo real que enfrentan los usuarios de eslingas. Esta experiencia, obtenida del suministro de productos robustos a sectores exigentes como la construcción, la logística y la fabricación pesada en América del Norte, Europa y Japón, refleja un compromiso no solo de proporcionar eslingas de alta calidad sino también de promover el conocimiento necesario para su uso seguro durante toda su vida.

Sección 1: La anatomía de una eslinga de cable metálico y sus vulnerabilidades inherentes

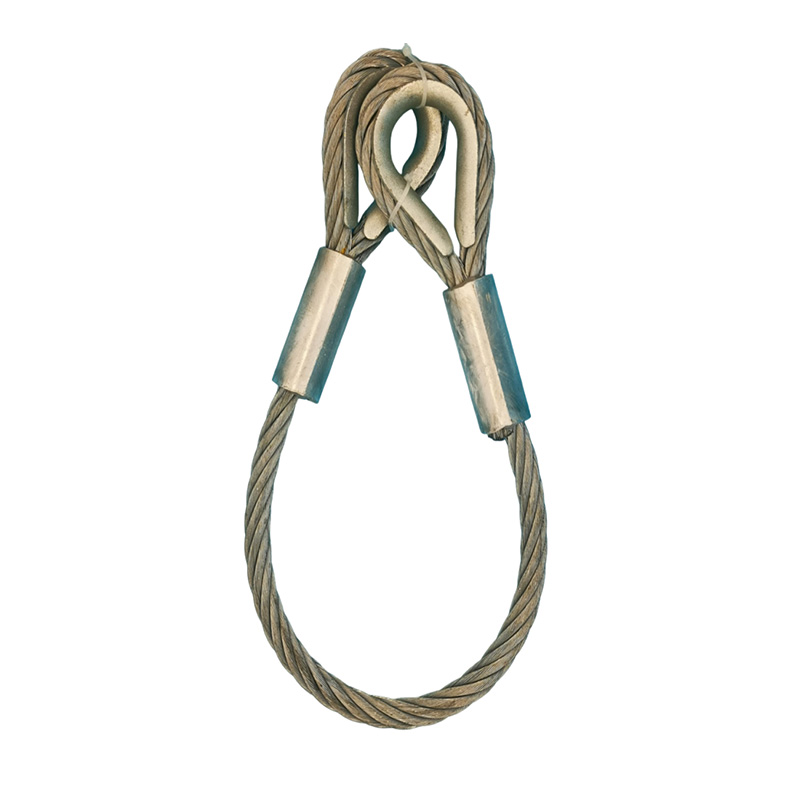

Para entender el fracaso, primero hay que entender el objeto mismo. un eslinga de cable de acero Es una estructura mecánica compleja, no una simple barra homogénea de metal. Su fuerza y ​​flexibilidad provienen de su diseño de múltiples componentes, pero cada componente también representa un punto potencial de falla.

Un cable metálico típico se compone de tres elementos clave:

• Cables: El elemento más pequeño, filamentos de acero individuales estirados hasta un diámetro específico.
• Hilos: Un grupo de cables dispuestos helicoidalmente alrededor de un núcleo central.
• Núcleo: El elemento fundamental que pasa por el centro de la cuerda. Puede ser un núcleo de fibra (FC), que proporciona flexibilidad y lubricación interna, o un núcleo de cable independiente (IWRC), que proporciona mayor solidez y resistencia al aplastamiento.

Estos componentes se colocan en un patrón específico, conocido como construcción de la cuerda (por ejemplo, 6x19 IWRC, 7x19 FC). La eslinga se crea dándole a esta cuerda una configuración específica (como una sola pierna, brida, canasta o enganche de gargantilla) y uniendo terminales o accesorios de extremo. Estos accesorios, que pueden estamparse, prensarse o fijarse mecánicamente, son en sí mismos puntos críticos que deben inspeccionarse rigurosamente.

La vulnerabilidad inherente de un eslinga de cable de acero proviene de su ciclo de trabajo. Está constantemente sujeto a una combinación de tensiones de tracción, fatiga por flexión, abrasión y ataques ambientales. Con el tiempo, estas fuerzas actúan para degradar los cables individuales y las uniones entre ellos. El objetivo de la inspección y el mantenimiento es monitorear esta degradación y retirar la eslinga de servicio mucho antes de que el daño acumulativo comprometa su capacidad de carga.

Sección 2: Desgaste mecánico y abrasión: la rutina lenta

La forma más común y visualmente obvia de daño a un eslinga de cable de acero es el desgaste mecánico externo. Esto ocurre cuando los cables exteriores de la eslinga rozan contra superficies, otras eslingas o la carga misma durante las operaciones de elevación, movimiento y descenso.

A. Tipos de desgaste abrasivo:

• Desgaste externo general: Esta es la pérdida uniforme de material de los alambres exteriores de los cordones. Suaviza los contornos exteriores de los cables, reduciendo su diámetro. Si bien se espera cierto desgaste durante la vida útil de una eslinga, el desgaste excesivo debilita críticamente la cuerda al reducir su área de sección transversal metálica, lo que reduce directamente su resistencia a la rotura.
• Ranurado o Estricción: Esto ocurre cuando una eslinga se usa repetidamente sobre un borde afilado o una polea con un diámetro incompatible. La presión y la fricción constantes crean un surco localizado, comprometiendo gravemente la cuerda en ese punto específico. Este tipo de desgaste es particularmente peligroso ya que concentra las tensiones.
• Granallado: Este es el martilleo o aplanamiento de los cables exteriores. A menudo se debe a que la eslinga se golpea contra superficies duras o se arrastra por el suelo. El granallado endurece el alambre, haciéndolo quebradizo y más susceptible a agrietarse.

B. Factores contribuyentes:

• Eslingas de arrastre: Pasar una eslinga sobre superficies abrasivas como concreto o plataformas de acero es una causa principal de desgaste rápido.
• Uso Incorrecto de Almohadillas y Protectores: No utilizar almohadillas para las esquinas o protectores de bordes cuando una eslinga debe pasar sobre un borde afilado acelera exponencialmente el desgaste del ranurado.
• Mala relación cuerda-polea: El uso de un cable metálico en una polea demasiado pequeña obliga al cable a doblarse demasiado bruscamente, lo que aumenta la fricción y el desgaste internos y externos.
• Infiltración de arena y suciedad: Las partículas abrasivas (suciedad, arena, virutas de metal) pueden incrustarse en la cuerda, actuando como papel de lija contra los cables internos cada vez que la cuerda se flexiona.

Sección 3: Falla por fatiga: la grieta invisible

La fatiga es un modo de fracaso insidioso y a menudo mal comprendido. A diferencia del desgaste abrasivo, que es claramente visible, la fatiga puede iniciarse y propagarse dentro de la cuerda con poca o ninguna evidencia externa hasta que ocurre una falla repentina. La fatiga es el daño estructural progresivo y localizado que se produce cuando un material se somete a cargas cíclicas. Para una eslinga de cable de acero, esto significa la aplicación y liberación repetida de carga, o la flexión y enderezamiento constantes sobre una polea.

A. Tipos de fatiga:

• Fatiga por flexión: Esta es la forma más común. Ocurre cuando un cable se dobla alrededor de una polea u otra curvatura. Los cables individuales en el exterior de la curva se estiran (se ponen en tensión), mientras que los del interior se comprimen. Con cada ciclo, comienzan a formarse microfisuras en la superficie de los cables, que eventualmente crecen hasta que el cable se rompe. Estas roturas suelen tener una apariencia cristalina característica de extremos cuadrados.
• Fatiga tensión-tensión: Esto ocurre incluso sin doblarse, simplemente por la aplicación y eliminación repetidas de una carga. Si bien es menos común en eslingas que en cables móviles (como los de una grúa), puede ser un factor en aplicaciones con ciclos de elevación rápidos y repetitivos.

B. Identificación de la fatiga:
La principal evidencia de fatiga es la presencia de múltiples cables rotos . Sin embargo, la ubicación y el patrón de estas roturas son fundamentales para el diagnóstico:

• Cables rotos distribuidos aleatoriamente: Unos pocos cables rotos esparcidos a lo largo de la cuerda a menudo indican fatiga general o envejecimiento.
• Descansos localizados en una prueba: Las roturas concentradas en un casquillo o casquillo pueden indicar fatiga inducida por una mala terminación o un punto de alta concentración de tensiones.
• Descansos en “Valles”: Las roturas que se producen en los canales entre los hilos sugieren fatiga interna, a menudo causada por altas tensiones internas o falta de lubricación.

La falla por fatiga es una de las razones principales por las que la inspección visual no siempre es suficiente. Un cabestrillo puede parecer superficialmente sano, pero estar plagado de roturas de cables internos. Esto subraya la importancia de que las eslingas retiradas se abran con fines de entrenamiento para revelar este daño oculto.

Sección 4: Sobrecarga y carga de choque: la catástrofe instantánea

Cada eslinga de cable de acero está clasificada con un límite de carga de trabajo (WLL) específico, que es la masa máxima para la que está diseñada para levantar en una configuración particular en condiciones de servicio normales. La WLL se obtiene aplicando un factor de diseño (a menudo 5:1) a la fuerza de rotura mínima del cable. La sobrecarga ocurre cuando una carga excede este WLL, colocando tensiones en los cables que pueden causar daños inmediatos y permanentes o fallas instantáneas.

A. Tipos de sobrecarga:

• Sobrecarga estática: Esta es la aplicación de una carga única y sostenida que excede la WLL de la eslinga. Esto puede provocar fluencia, donde los alambres y hilos se estiran y deforman permanentemente, destruyendo la construcción y resistencia originales del cable. El cabestrillo a menudo aparecerá “con cuello hacia abajo” o alargado en la sección donde ocurrió la flexión.
• Carga de choque (dinámica): Esto es mucho más peligroso y común. Ocurre cuando se aplica repentinamente una carga a la eslinga, como por ejemplo al levantar la carga del suelo, una parada repentina mientras se está moviendo o la carga se engancha en una obstrucción. La fuerza dinámica generada puede ser muchas veces el peso estático de la carga, excediendo fácilmente la resistencia máxima de la eslinga y provocando una falla catastrófica inmediata. No hay ninguna advertencia con una carga de choque.

B. Factores contribuyentes y peligros:
La carga de choque es a menudo el resultado de malas prácticas de aparejo, falta de comunicación entre el operador de la grúa y el aparejador o una falta de comprensión de las fuerzas involucradas. El peligro es doble: en primer lugar, puede provocar un fallo inmediato; en segundo lugar, una carga de impacto que no rompe la eslinga puede crear daños internos ocultos. Los cables pueden debilitarse o desarrollar microfisuras que reducen significativamente la resistencia del cabestrillo para todos los levantamientos futuros, convirtiéndolo en una bomba de tiempo. Esta es la razón por la que cualquier eslinga que se sepa que ha sido sometida a una carga de impacto severa debe retirarse inmediatamente del servicio e inspeccionarse con extremo rigor, si no se destruye.

Sección 5: Corrosión – El asalto químico

La mayor debilidad del acero es su susceptibilidad a la corrosión (óxido) cuando se expone al oxígeno y la humedad. Para una eslinga de cable de acero, la corrosión es un enemigo implacable que ataca tanto desde el exterior como, lo que es más peligroso, desde el interior.

A. Tipos y efectos de la corrosión:

• Corrosión superficial: Este es el óxido rojo visible que se forma en los cables exteriores. Si bien se ve mal, es posible que el óxido de la superficie en sí no afecte inmediatamente la resistencia, pero es una señal clara de que la eslinga se encuentra en un ambiente dañino y que el lubricante protector se ha visto comprometido. Más importante aún, es el precursor de daños más graves.
• Corrosión por picaduras: Esto ocurre cuando la corrosión de la superficie penetra profundamente en el alambre, creando pequeños hoyos o cavidades. Estas picaduras actúan como concentradores de tensiones, convirtiéndose en puntos de inicio de grietas por fatiga. El área de la sección transversal del alambre también se reduce en el hoyo, debilitándolo.
• Corrosión interna: Esta es la forma más peligrosa. La humedad y los agentes corrosivos (como los cloruros en un entorno marino o los productos químicos en entornos industriales) pueden penetrar hasta el núcleo de la cuerda. Atrapados en el interior, atacan los cables internos y el propio núcleo. Este daño está completamente oculto a la vista y puede destruir por completo la resistencia y flexibilidad de la cuerda sin ninguna señal de advertencia externa. Un cabestrillo puede parecer superficialmente sano pero tener su núcleo completamente oxidado.

B. Entornos contribuyentes:
Las operaciones marinas y en alta mar, las plantas químicas, el almacenamiento de fertilizantes y las instalaciones de procesamiento de alimentos son entornos de alto riesgo. Sin embargo, incluso el almacenamiento normal al aire libre o el uso en climas húmedos pueden provocar una corrosión significativa si la eslinga no se mantiene y almacena adecuadamente.

Sección 6: Abuso, mal uso y mala práctica

Muchas fallas de las eslingas no se deben a un solo fenómeno técnico, sino que son el resultado directo de un manejo y uso inadecuados. Esta categoría abarca una amplia gama de prácticas dañinas que aceleran todos los modos de falla descritos anteriormente.

• Torcedura: Esta es una deformación permanente causada por enrollar o desenrollar incorrectamente una cuerda nueva, creando una curva pronunciada que distorsiona permanentemente la disposición de los hilos. Una torcedura crea un punto débil severo. Una cuerda doblada debe desecharse inmediatamente; no se puede enderezar.
• Jaulas de pájaros: Esta es la expansión forzada de las hebras externas lejos del núcleo, formando una apariencia similar a una jaula de pájaros. Es causada por una sobrecarga de torsión, a menudo cuando una cuerda multicapa se ve obligada a girar o cuando un extremo de una carga está fijo mientras el otro puede girar libremente.
• Trituración/Aplanamiento: Esto ocurre cuando una cuerda queda atrapada entre una carga pesada y una superficie dura o cuando un equipo pesado la atropella. Aplana la sección transversal del cable, dañando los cables y alterando la cuidadosa alineación de sus componentes.
• Daño por calor: La exposición a altas temperaturas, ya sea por un soplete, salpicaduras de soldadura o la proximidad a un horno, puede alterar el tratamiento térmico de los alambres de acero. Esto recoce (suaviza) el acero, reduciendo drásticamente su resistencia. La evidencia puede incluir azulado o decoloración del metal, carbonización del núcleo de la fibra o una pérdida notable de rigidez.
• Selección de enganche inadecuada: El uso de un enganche estrangulador cuando es apropiado un enganche de cesta, o viceversa, puede reducir drásticamente la WLL efectiva y generar tensiones peligrosas en la eslinga y la carga.
• Daño por arco eléctrico: Si una eslinga entra en contacto con una fuente eléctrica activa, el arco puede derretirse instantáneamente y fusionar los cables, creando una sección extremadamente frágil que fallará sin previo aviso.

Sección 7: Fallas en terminaciones y accesorios finales

Los puntos donde el cable está conectado a sus accesorios finales (por ejemplo, ganchos, ojales, eslabones) son zonas críticas de concentración de tensiones. La falla aquí es tan común como la falla en el cuerpo de la cuerda.

• Accesorios estampados/prensados: Estos accesorios se fijan trabajando en frío un manguito metálico sobre la cuerda. La falla puede ocurrir si el proceso de estampado fue defectuoso (muy poco o demasiado), si el manguito se agrieta o si la cuerda se sale del accesorio debido a la pérdida de fuerza de retención.
• Empalme mecánico (puño o cuña): Estos usan una cuña para agarrar la cuerda. La falla puede ocurrir si la cuña está instalada incorrectamente, si el extremo "muerto" de la cuerda no está asegurado de acuerdo con las instrucciones del fabricante o si el propio casquillo se agrieta.
• Agrietamiento o flexión de ganchos y eslabones: Los propios accesorios pueden fallar debido a sobrecarga, desgaste en la garganta o la montura, o agrietamiento por fatiga. La abertura del gancho (“espacio entre ganchos”) puede ensancharse, lo cual es una señal de peligro crítico.
