¿Cuáles son los componentes clave que componen una eslinga redonda 1T - 20T?

En el exigente mundo del manejo de materiales, la construcción y el levantamiento de objetos pesados, la integridad de cada componente es primordial. Entre las herramientas más importantes de este sector se encuentran las eslingas redondas, soluciones de elevación versátiles y robustas diseñadas para una amplia gama de aplicaciones. Comprender qué constituyen estas eslingas no es simplemente una cuestión de curiosidad técnica sino un aspecto fundamental de la seguridad y eficiencia operativa.

El término " eslinga redonda 1T - 20T " se refiere a una categoría específica de equipo de elevación con una carga límite de trabajo (WLL) que oscila entre una y veinte toneladas métricas. No se trata de simples correas o cuerdas, sino de conjuntos sofisticados diseñados para ofrecer resistencia, flexibilidad y durabilidad. El rendimiento de una eslinga redonda 1T - 20T no lo dicta un solo elemento, sino la relación sinérgica entre sus componentes principales: el núcleo que soporta la carga, la cubierta exterior protectora y las terminaciones finales cruciales. Una falla en cualquiera de estos componentes puede comprometer todo el conjunto, por lo que una comprensión profunda de cada uno de ellos es esencial para cualquier persona involucrada en su especificación, inspección o uso.

El núcleo portante: el corazón de la eslinga redonda.

El componente más crítico de cualquier eslinga redonda es su núcleo interno de carga. Este elemento se encarga de absorber y soportar toda la carga de tracción durante un levantamiento. El núcleo es lo que define en última instancia la capacidad máxima de la eslinga y sus características de alargamiento.

Para eslingas redondas en el rango de 1T a 20T, el núcleo está construido exclusivamente con fibras sintéticas de alto rendimiento dispuestas en una configuración de bucle continuo y específica. La elección de la fibra es el principal determinante de las propiedades del cabestrillo. El material más común y utilizado para el núcleo es el hilo de filamento de poliéster (PES). El poliéster se prefiere por su excelente combinación de fuerza, flexibilidad y resistencia al estiramiento. Tiene un alargamiento de rotura moderado, lo que proporciona un valioso efecto de amortiguación durante el levantamiento, absorbiendo energía y reduciendo las cargas de impacto tanto sobre la eslinga como sobre la propia carga. Además, el poliéster ofrece buena resistencia a la abrasión, a la mayoría de los productos químicos y a la degradación ultravioleta (UV), aunque aún se debe evitar la exposición prolongada a la luz solar directa.

En aplicaciones más especializadas, se pueden emplear otros materiales. Por ejemplo, polipropileno de alta tenacidad (PP) podría usarse en entornos donde se requiere resistencia a ciertos ácidos y bases, o donde se necesita una eslinga verdaderamente liviana para aplicaciones flotantes. Sin embargo, el polipropileno tiene un punto de fusión más bajo y generalmente es menos resistente a la abrasión que el poliéster. Para las aplicaciones más exigentes que requieren relaciones excepcionales entre resistencia y peso y un alargamiento mínimo, fibras de aramida (por ejemplo, Kevlar®) o fibras de polietileno de alto módulo (HMPE) (por ejemplo, Dyneema® o Spectra®) se utilizan. Estas fibras sintéticas avanzadas permiten que una eslinga mucho más pequeña y liviana alcance la misma capacidad de 20T, pero conllevan un costo más alto y requisitos de manejo específicos, particularmente en lo que respecta al calor y la fatiga por flexión.

La construcción del núcleo es tan importante como el material. Los hilos no están simplemente agrupados; ellos son trenzado o colocado en paralelo en un bucle continuo e interminable . Este método de construcción es vital ya que elimina cualquier empalme o nudo dentro del núcleo que crearía puntos débiles. El diseño de bucle sin fin garantiza que la carga se distribuya uniformemente entre todos los hilos a lo largo de toda la circunferencia del cabestrillo. La cantidad de hilos y la tensión de la trenza se calibran con precisión para lograr el límite de carga de trabajo objetivo, ya sea 1T, 5T, 10T, 15T o el máximo de 20T. La integridad de este núcleo es la base no negociable sobre la que se construye la seguridad del cabestrillo.

La chaqueta exterior protectora: la primera línea de defensa

Si bien el núcleo soporta la carga, es vulnerable a daños externos por abrasión, cortes, radiación ultravioleta y exposición química. Aquí es donde la chaqueta exterior juega su papel indispensable. La chaqueta es una funda tubular tejida que encierra el núcleo que soporta la carga y sirve como escudo protector.

La chaqueta suele estar tejida con una cinta duradera de poliéster o una mezcla de poliéster. Sus funciones principales son múltiples:

• Resistencia a la abrasión: Protege el núcleo del desgaste por bordes afilados, superficies rugosas o contacto repetido durante arrastres o tirones.
• Protección del Medio Ambiente: Protege el núcleo de la suciedad, la arena, la humedad y la luz solar directa, todo lo cual puede degradar las fibras sintéticas con el tiempo.
• Contención: En el caso muy improbable de una falla del núcleo, la chaqueta ayuda a contener las fibras rotas, lo que potencialmente previene una falla catastrófica y agrega una pequeña medida de seguridad.

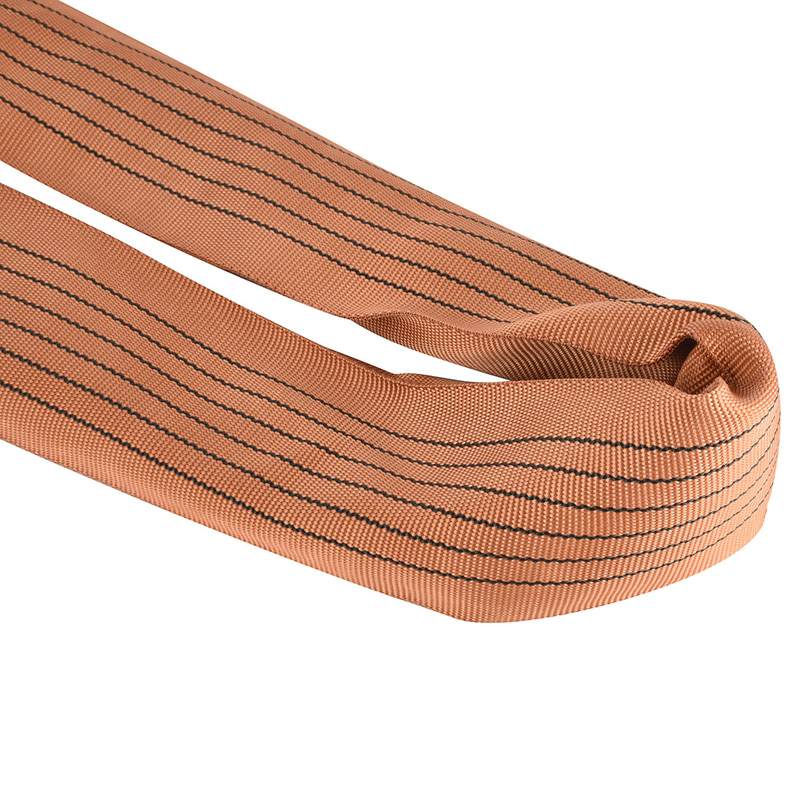

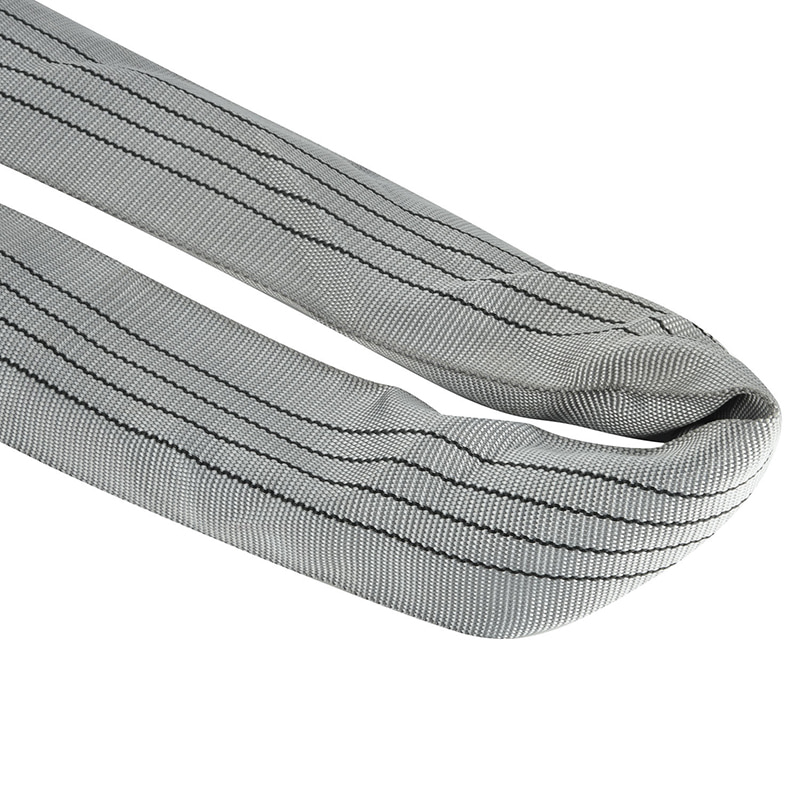

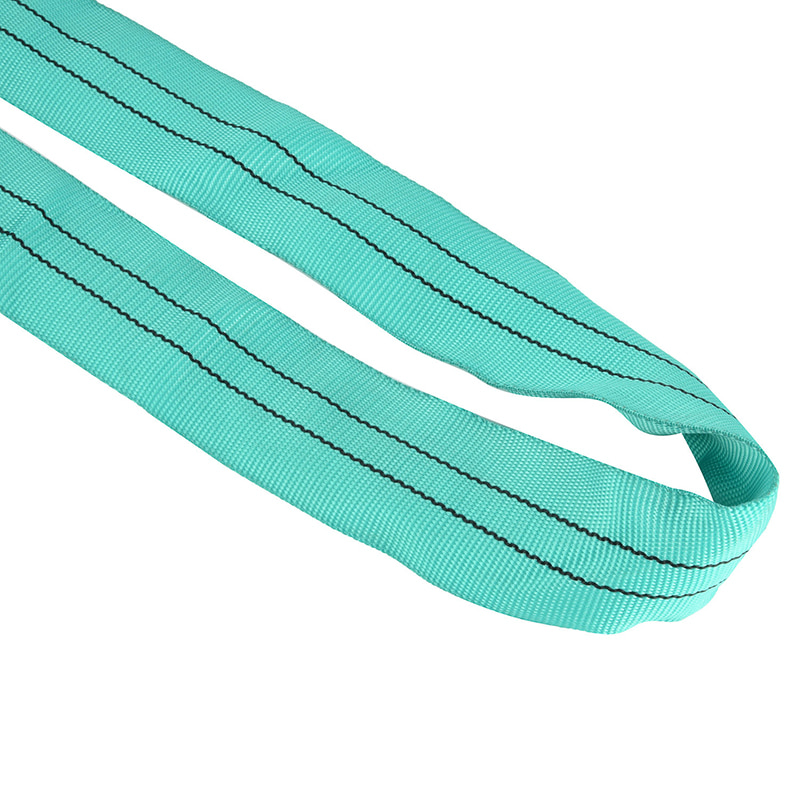

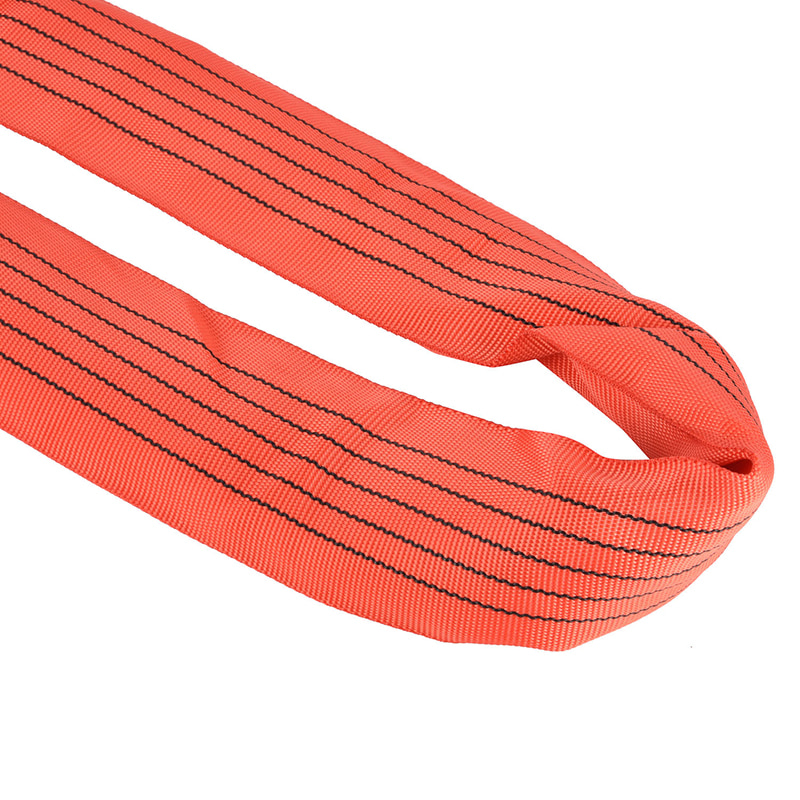

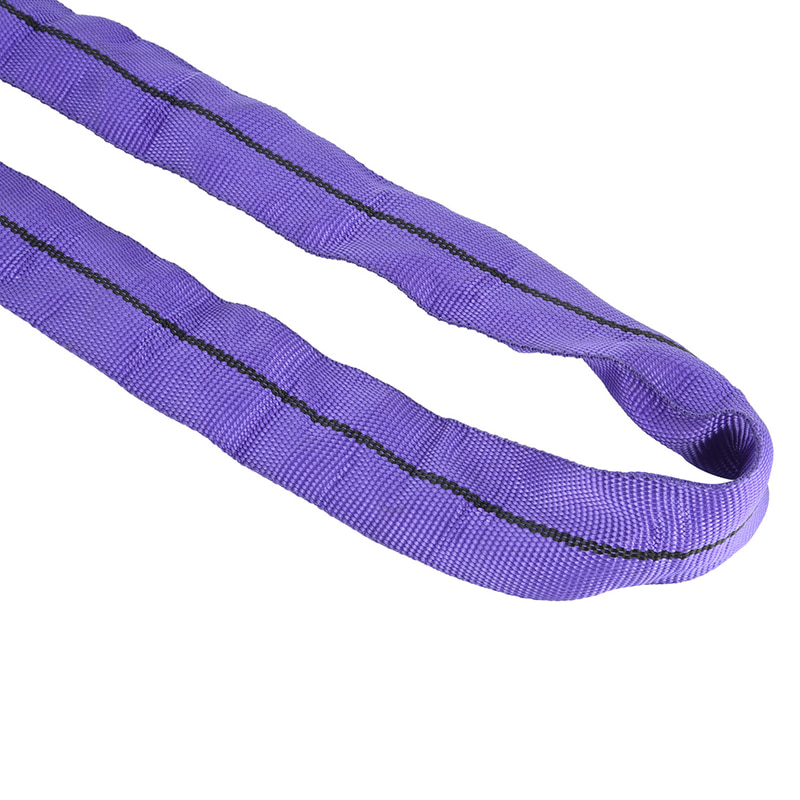

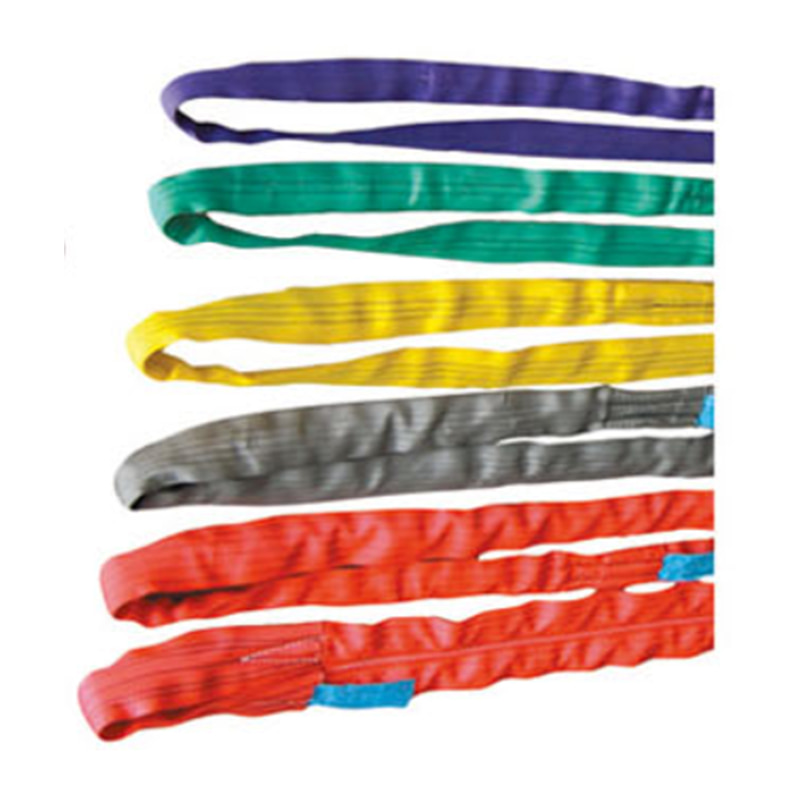

• Identificación: Quizás su función más visible sea la codificación de colores. Siguiendo un estándar común de la industria, el color de la chaqueta proporciona una indicación visual inmediata de la capacidad del cabestrillo redondo.

La relación entre el núcleo y la chaqueta está diseñada intencionadamente para que no sea integral. Esto significa que la chaqueta no está cosida ni unida al núcleo en toda su longitud. Es una manga suelta y separada. Este diseño es crucial por varias razones. Permite que el núcleo se tense y se alargue libremente dentro de la chaqueta durante la carga sin crear puntos de fricción que puedan quemar o irritar las fibras del núcleo. También permite una fácil inspección; La chaqueta se puede mover a lo largo del núcleo para comprobar visualmente si hay algún daño en los hilos internos. Una chaqueta de alta calidad será de tejido apretado, resistente al deshilachado y capaz de soportar los mismos desafíos ambientales que el núcleo que protege.

Terminaciones finales: los puntos críticos de conexión

Los componentes que conectan el eslinga redonda 1T - 20T al equipo de elevación se conocen como terminaciones o accesorios de extremo. Estos son los puntos donde la carga se transfiere desde el gancho o grillete de la grúa al propio cuerpo de la eslinga, lo que los convierte posiblemente en los puntos más críticos de concentración de tensiones. Por lo tanto, el diseño y la integridad de las terminaciones finales están sujetos a rigurosos estándares de ingeniería y fabricación.

Existen dos métodos principales y aprobados para crear terminaciones finales en una eslinga redonda: empalmar y coser.

empalme Es un proceso en el que los hilos centrales y la chaqueta se tejen nuevamente en el cuerpo del cabestrillo para formar un bucle reforzado, conocido como ojo. Esto crea una terminación increíblemente fuerte y confiable con una apariencia suave y sin costuras. Un empalme correctamente ejecutado puede lograr 90-95% de la fuerza original del núcleo , lo que lo convierte en el método preferido para las eslingas de mayor capacidad, especialmente aquellas en el extremo superior del rango, como una eslinga redonda de 15T o 20T. El ojo empalmado generalmente se protege con una capa adicional de cinta o una almohadilla de desgaste en el punto donde entraría en contacto con el gancho, lo que mejora aún más su durabilidad.

Costura es otro método común y altamente confiable. En este proceso, los hilos centrales se enrollan para formar un ojo, y luego la chaqueta se dobla y se asegura con hilo de poliéster de alta resistencia utilizando un patrón específico de punto caja o presilla. El tipo de puntada, el número de filas y la resistencia del hilo se calculan con precisión en función de la WLL del cabestrillo. Por ejemplo, un cabestrillo redondo de 1T tendrá un patrón de costura diferente al de un cabestrillo redondo de 20T. Esta región cosida crea una conexión robusta y duradera. Al igual que el empalme, los ojos cosidos a menudo cuentan con una almohadilla de desgaste o una etiqueta cosida en el punto de estrangulamiento para proteger tanto las costuras como la chaqueta subyacente del desgaste prematuro.

Independientemente del método, una terminación de calidad tendrá algunas características clave: estará libre de cortes, quemaduras o abrasiones; las costuras serán uniformes y apretadas sin faltar puntos; y el ojo será simétrico, permitiendo una fijación limpia y recta al gancho de elevación. La elección entre extremos empalmados o cosidos a menudo depende de la preferencia del fabricante y de la aplicación específica, aunque el empalme generalmente se asocia con las aplicaciones más pesadas.

Componentes de soporte e integridad de fabricación.

Más allá de los tres componentes principales, otros elementos contribuyen a la funcionalidad, seguridad y longevidad de un cabestrillo redondo.

El más importante de ellos es el etiqueta de identificación . Se trata de una etiqueta obligatoria, normalmente hecha de un material sintético duradero, que se fija permanentemente al cuerpo del cabestrillo. Es el certificado de nacimiento y el documento legal del cabestrillo. Una etiqueta compatible debe contener, como mínimo:

• El nombre o marca del fabricante.
• El código del fabricante o número de stock.
• El límite de carga de trabajo nominal (por ejemplo, 20T) para varios tipos de enganche (vertical, estrangulador, cesta).
• El material central (por ejemplo, poliéster).
• Un número de serie único o código de identificación.

Esta etiqueta nunca debe eliminarse. Es lo primero que comprobará un inspector para verificar la capacidad y legitimidad del cabestrillo. Los fabricantes de renombre se aseguran de que estas etiquetas estén cosidas de forma segura y estén fabricadas con materiales resistentes a la decoloración, el desgarro y la exposición química.

Otra característica de apoyo es la almohadilla de desgaste . A menudo, se cose una capa adicional de tela reforzada o un material similar al cuero a la chaqueta en los puntos de mayor abrasión, generalmente en el centro del ojo o en el punto de estrangulamiento. Esta simple adición extiende significativamente la vida útil del cabestrillo al sacrificarse para proteger la cubierta y el núcleo más críticos que se encuentran debajo.

Finalmente, el componente global que no es físico sino absolutamente vital es control de calidad durante la fabricación . Esto abarca todo, desde el abastecimiento de hilos en bruto hasta la inspección final del producto terminado. Implica:

• Prueba del hilo entrante para determinar su resistencia a la tracción y su consistencia.
• Calibración de maquinaria de trenzado y tejido con tolerancias precisas.
• Capacitar a los técnicos en técnicas adecuadas de empalme y cosido.
• Realizar pruebas de prueba del 100% de las eslingas terminadas con una carga superior a su WLL nominal para garantizar la integridad.
• Mantener registros meticulosos para la trazabilidad.

Este compromiso con la excelencia en la fabricación es lo que distingue a una empresa confiable y certificada. eslinga redonda 1T - 20T de una imitación genérica y potencialmente peligrosa. Las empresas que invierten en este nivel de control de calidad, como Shanghai TCH Metals & Machinery Co., Ltd., garantizan que cada eslinga que sale de sus instalaciones funcione exactamente según lo diseñado, brindando la seguridad y confiabilidad de las que dependen las industrias, desde la logística hasta la construcción.

Implicaciones de la calidad de los componentes en el rendimiento y la seguridad.

La calidad y la interacción de estos componentes dictan directamente las características de rendimiento y los parámetros de uso seguro de la eslinga redonda. Una eslinga con un núcleo hecho de poliéster de calidad inferior tendrá una menor resistencia al estiramiento y puede fallar inesperadamente bajo su carga nominal. Una chaqueta con un tejido suelto ofrecerá poca protección, lo que provocará una rápida degradación del núcleo por abrasión. Una terminación mal cosida o empalmada es una falla catastrófica que está a punto de ocurrir, ya que el punto de conexión es el área más sometida a estrés.

Además, los componentes dictan el comportamiento de la eslinga en diferentes enganches. el enganche vertical Utiliza toda la capacidad de tracción recta del núcleo (por ejemplo, 10T). el enganche de cesta Puede duplicar efectivamente la capacidad distribuyendo la carga en dos partes de la eslinga, pero esto depende del ángulo entre las piernas. el enganche de gargantilla , que envuelve la carga y pasa a través de su propio ojo, reduce la capacidad debido a la curva cerrada y al aumento de la tensión en la cubierta y la terminación. Comprender que el núcleo, la chaqueta y los ojos funcionan como un sistema es esencial para seleccionar el sistema correcto. eslinga redonda 1T - 20T para un levantamiento específico y para usarlo dentro de sus límites de trabajo seguros.

El medio ambiente también juega un papel. Los productos químicos que degradan el poliéster atacarán tanto el núcleo como la chaqueta. El calor extremo, como el producido por la proximidad a metal fundido o escoria de soldadura, puede derretir o debilitar gravemente las fibras sintéticas. La radiación UV procedente del almacenamiento a largo plazo al aire libre provocará fragilidad. Cada componente debe inspeccionarse para detectar signos de daño ambiental antes de cada uso.
